Doorvoeringen en afdichtsystemen voor buizen en kabels door vloeistofkerende omwallingen rondom (opslag)tanks kunnen aan serieuze rampen worden blootgesteld. Zo kunnen brandbare stoffen zich als gevolg van lekkage aan de tank ophopen in de omwalling. Ook fungeert de omwalling in geval van brand als barrière voor het bluswater naar de omliggende omgeving. Bij dergelijke calamiteiten neemt de hydrostatische druk op de doorvoering en het afdicht-systeem sterk toe. Om klanten de zekerheid te bieden dat het afdichtsysteem bij dergelijke rampscenario’s intact blijft, heeft Beele Engineering met positief resultaat het NOFIRNO afdichtsysteem laten onderzoeken. Het systeem blijkt bij uitstek geschikt als afdichtingstechnologie voor de doorvoeringen door putdijken.

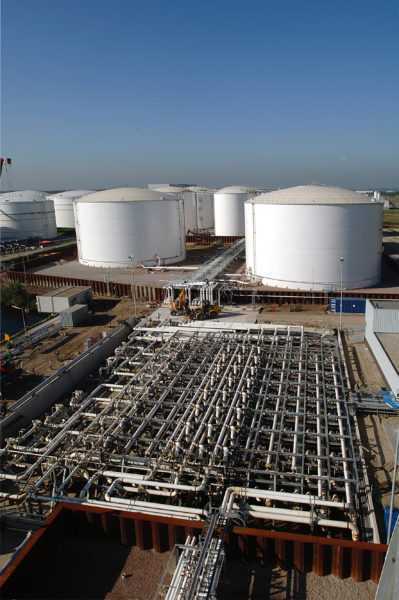

Opslag gevaarlijke stoffen
Het bovengronds opslaan van brandbare stoffen in verticale cilindrische tanks, brengt veiligheidsrisico’s met zich mee. Daarom heeft de Adviesraad Gevaarlijk Stoffen veiligheidsrichtlijnen vastgelegd in de Publicatiereeks Gevaarlijke Stoffen (PGS 29). Als onderdeel van deze richtlijnen worden ook eisen gesteld aan doorvoeringen door een vloeistofkerende omwalling van een tankput. Deze putdijk voorziet in opvang van product(en) uit de opslagtank(s) dan wel van mogelijk (blus)water. Zo moet de doorvoering vloeistofkerend zijn en bestand zijn tegen de maximaal te verwachten hydrostatische druk en tegen de opgeslagen stoffen. De doorvoeringen moeten verder sterk en flexibel genoeg zijn om onverwachte zettingen van leidingen en dijken op te kunnen vangen.

Kiwa heeft daarom op basis van de PGS 29 risicoscenario’s en functionele eisen opgesteld voor de doorvoeringen. Daarbij is steeds uitgegaan van zogenaamde worst case scenario’s. De scenario’s hadden betrekking op de vloeistofdichtheid, brandwerendheid en onverwachte zettingen.

Het systeem van Beele Engineering blijkt daarbij bestand tegen een extreem hoge waterstand aan de buitenzijde van de putdijk en is gedurende 72 uur bestand tegen vloeistoflekkage bij een hydrostatische druk van enkele meters vloeistofkolom. Verder blijft het afdichtsysteem intact gedurende een 2 uur durende plasbrand. Daarnaast blijft het afdichtsysteem vloeistofdicht bij verplaatsingen in de lengte- en laterale richting van de doorvoering. Daarmee voldoet het systeem aan de Richtlijn PGS 29.
